發布日期：2020-05-09
來源：克三關案例1
上海浦東的玉蘭公館住宅項目（圖1），外立面構件全部是預制混凝土構件（或者是PCF板），沒有外露的、需要支模的后澆混凝土區域，沒有砌體或其他后施工填充墻區域；且外架沒有用傳統的外架，而使用了免外架方案（圖2）。以上都必須在設計前的策劃階段確定、并在設計階段落實。
案例2
南京江北新區人才公寓項目（圖3），外立面構件全部是預制混凝土構件；為調整外立面預制構件的安裝偏差，采取了調平措施，避免外墻外立面左右或上下的平整度偏差過大（圖4）
案例3
上海顧村某安置房項目（圖5）,外立面為預制構件+后澆暗柱，有后澆混凝土暗柱；使用了免外架方案——外掛架（圖6）

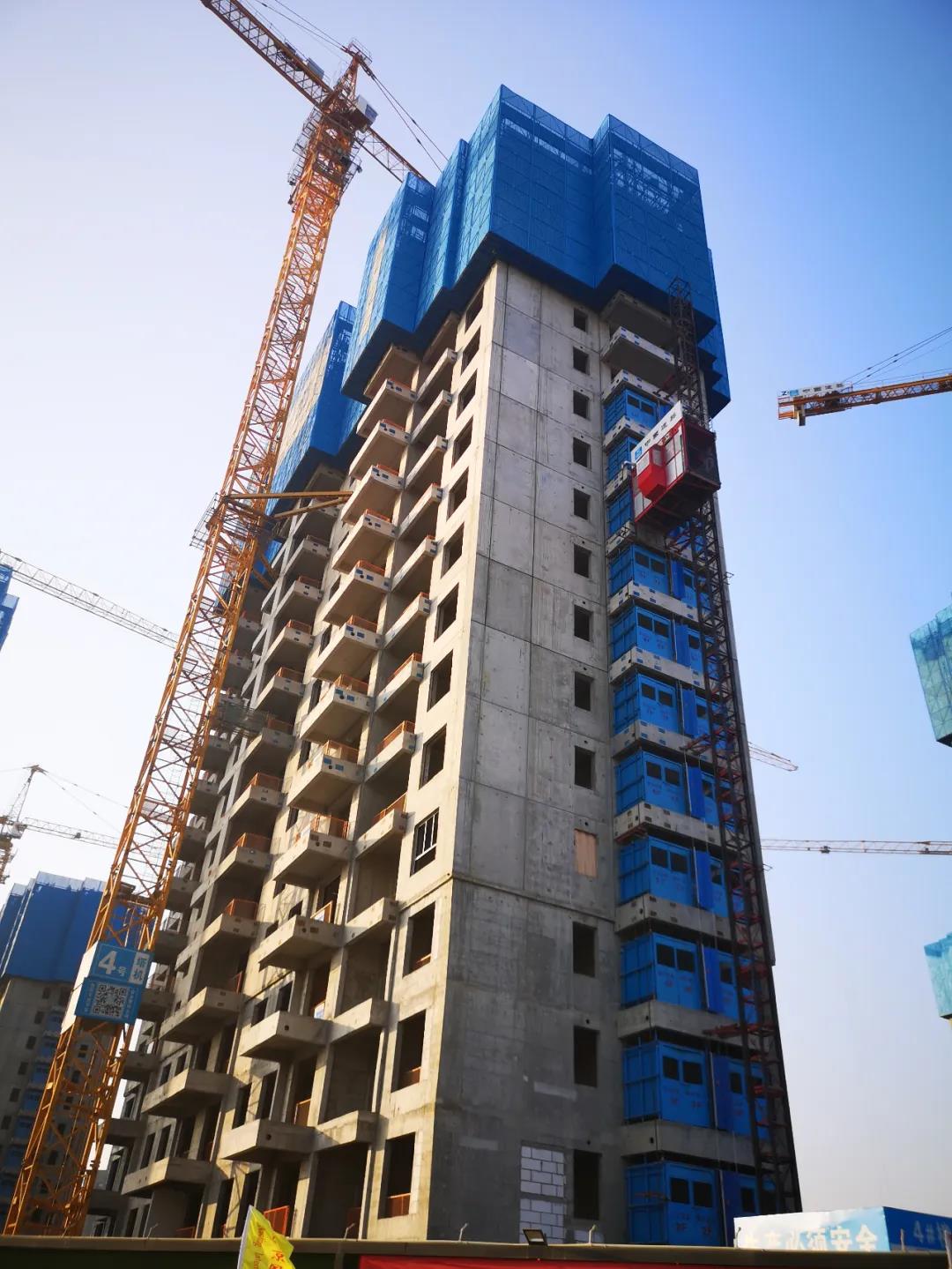

圖1 上海玉蘭公館項目 2019年拍攝

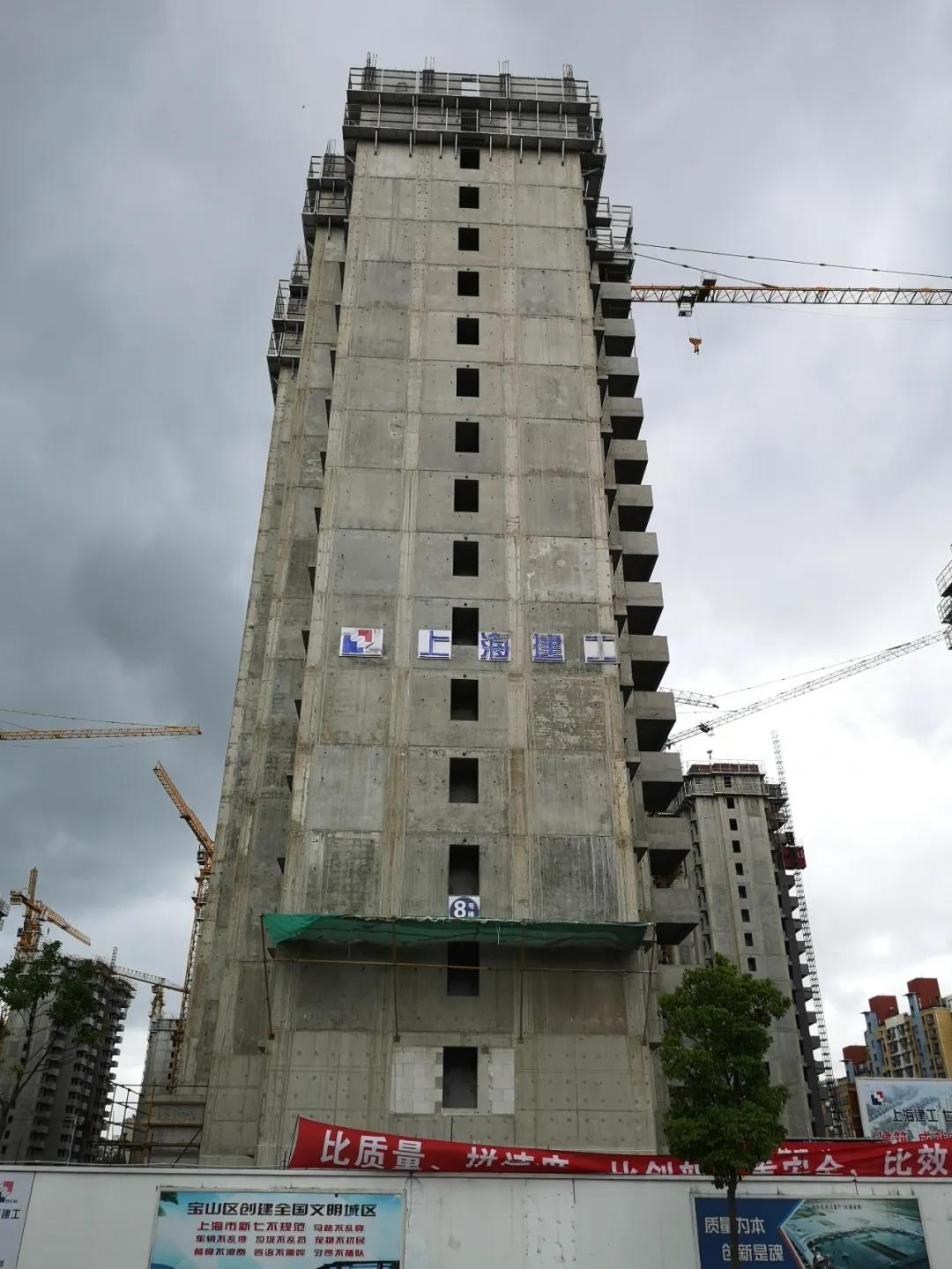

圖2外架方案展示

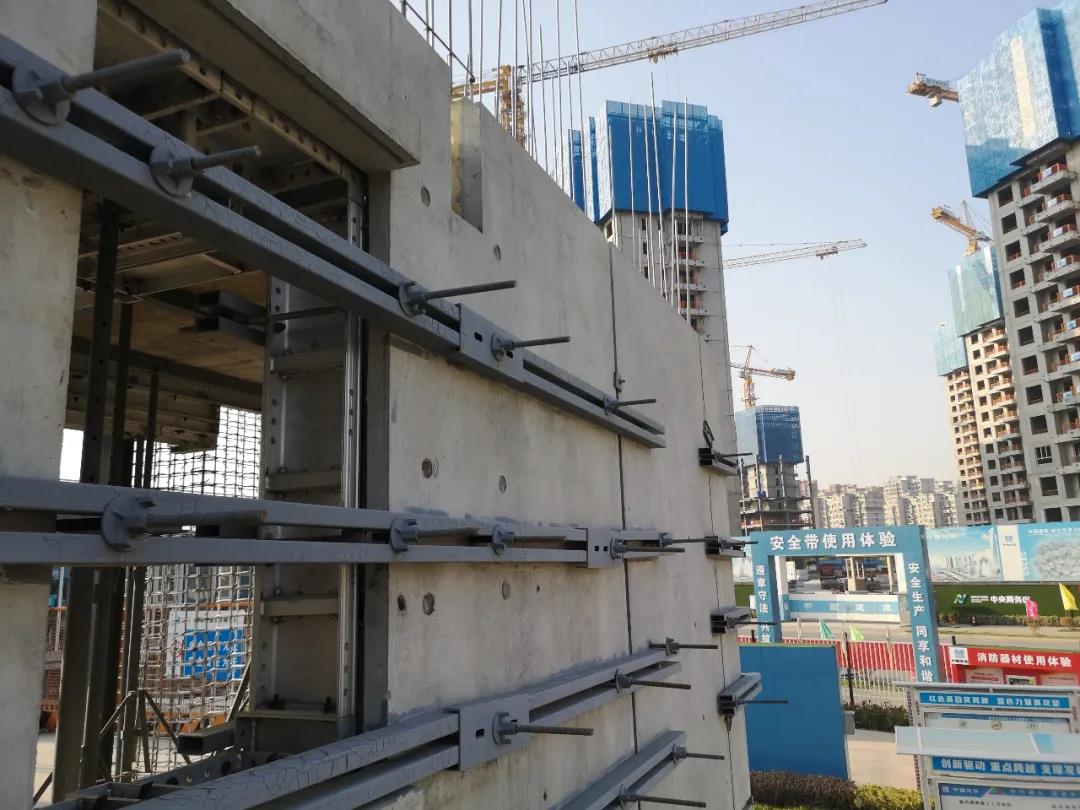

圖3 南京江北新區人才公寓（1號地塊）2019年拍攝

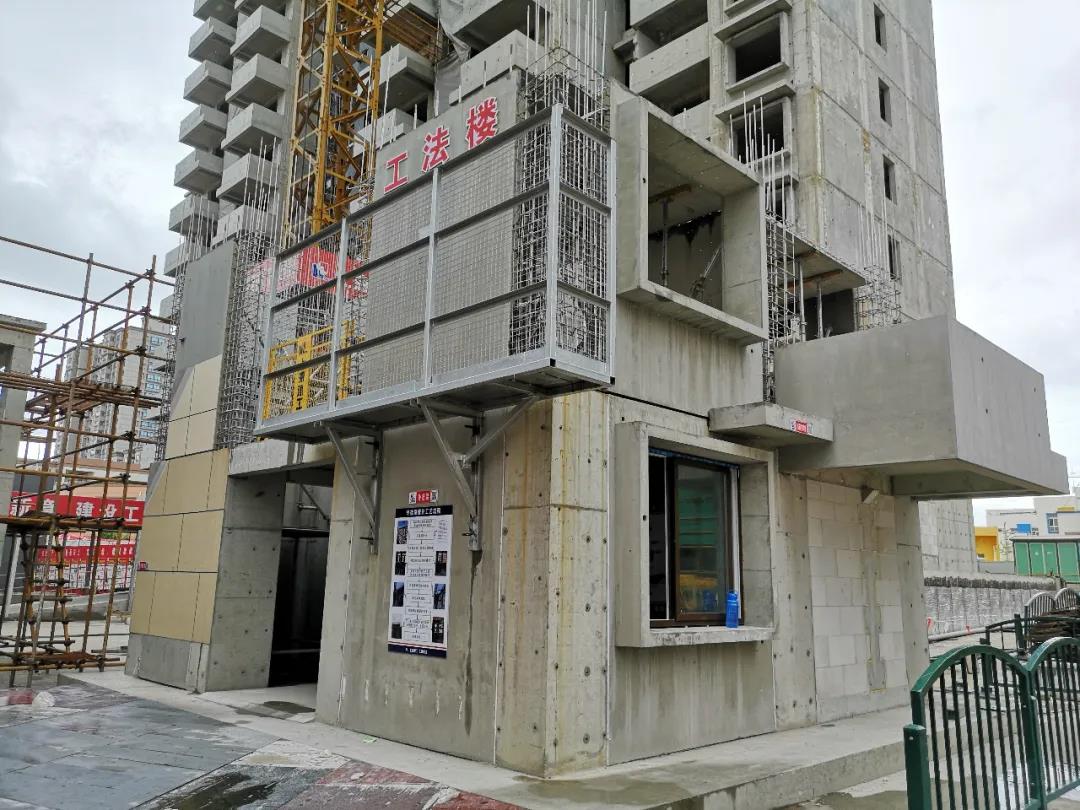

圖4外墻預制構件調平措施

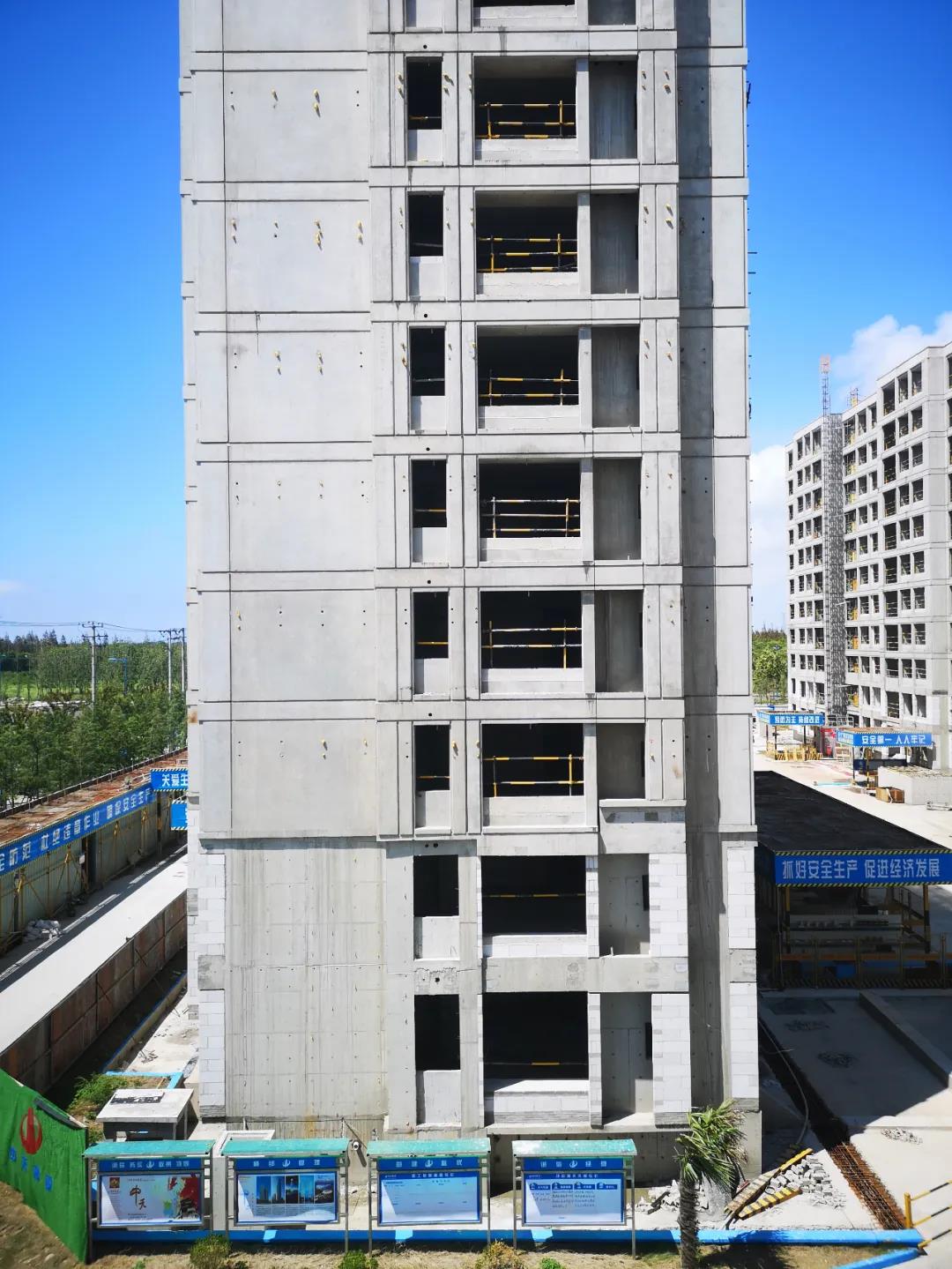

圖5上海顧村某安置房項目 2019年拍攝

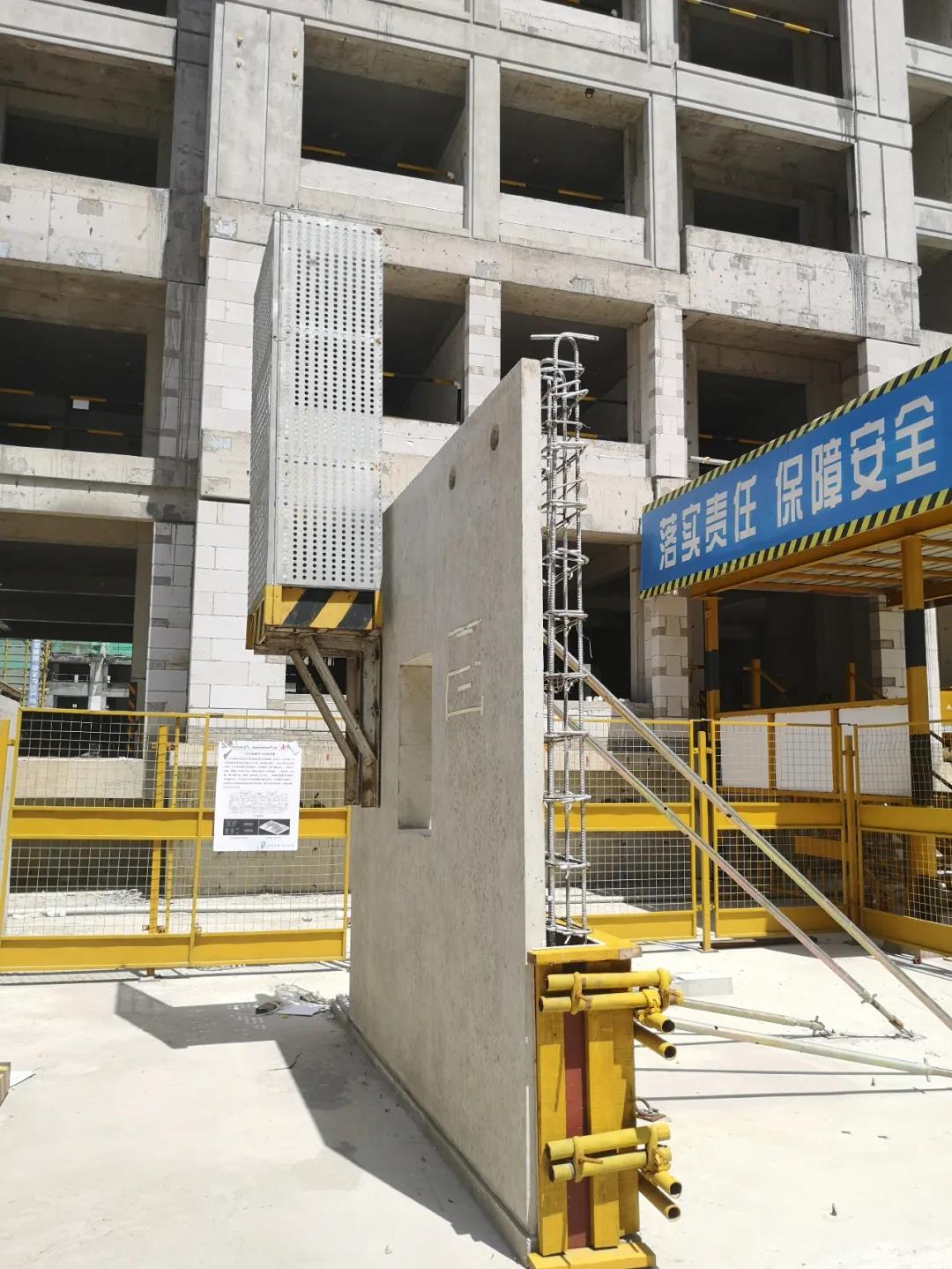

圖6工具式外掛架
